Spritzpistolen für Lackierer

HVLP oder RP Lackierpistolen: Zwei Systeme, ein Ziel

Die Wahl der Zerstäubungstechnologie beeinflusst direkt, wie viel Lack tatsächlich auf dem Bauteil landet und wie viel als Overspray verloren geht.

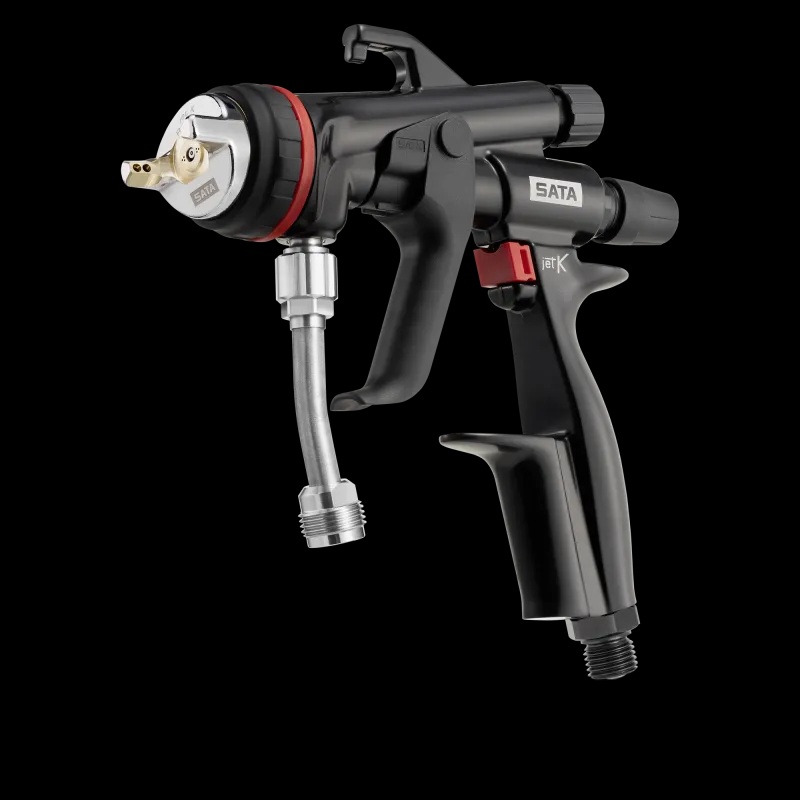

HVLP-Pistolen (High Volume Low Pressure) arbeiten mit niedrigem Luftdruck am Düsenaustritt. Das macht sie besonders materialsparend und ist Voraussetzung für viele EU-Vorschriften zur VOC-Reduzierung. In der Praxis eignen sie sich vor allem für Basislacke und wasserbasierte Systeme, da die feine Zerstäubung bei niedrigem Druck gerade bei Metallic- und Effektlacken ein gleichmäßiges Ergebnis liefert.

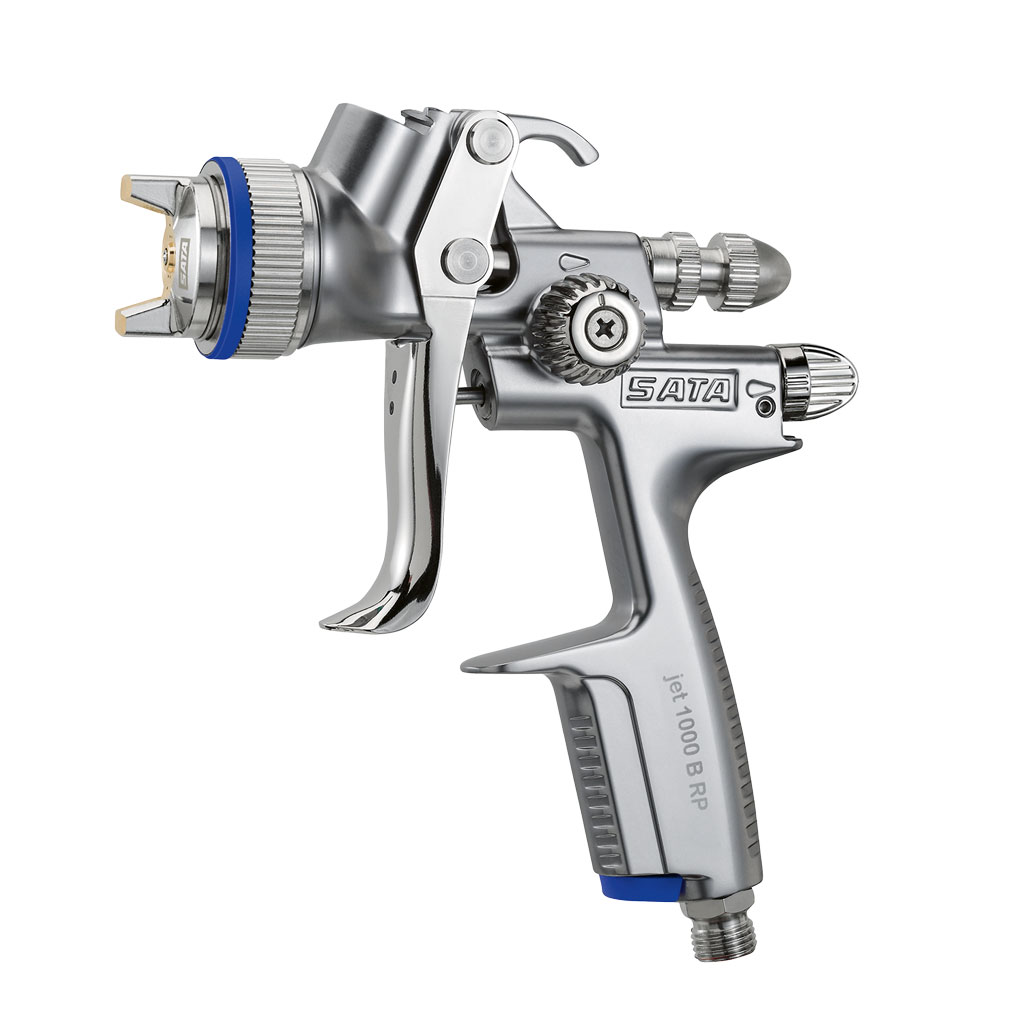

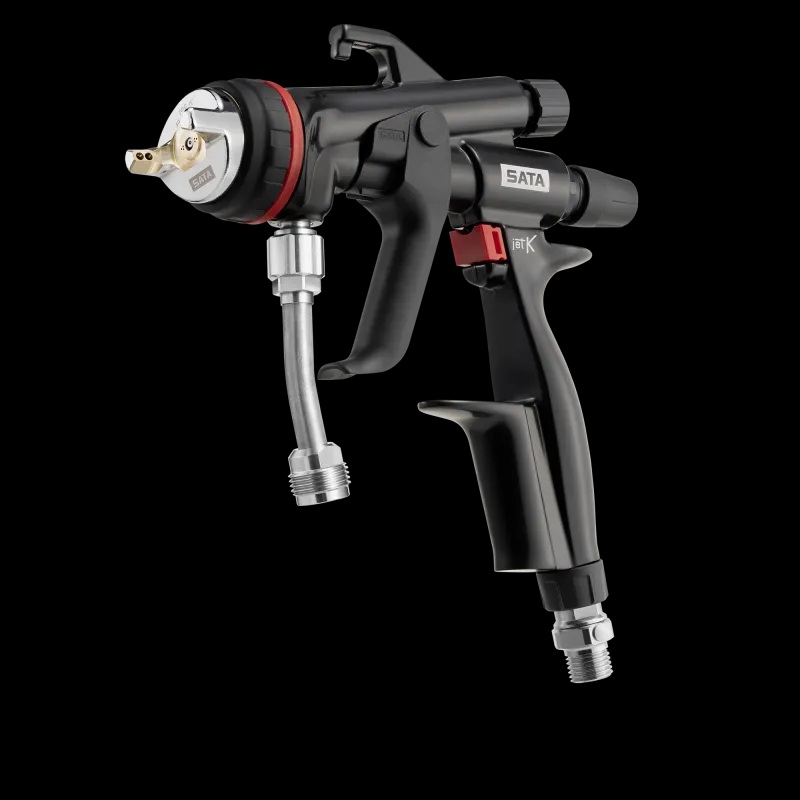

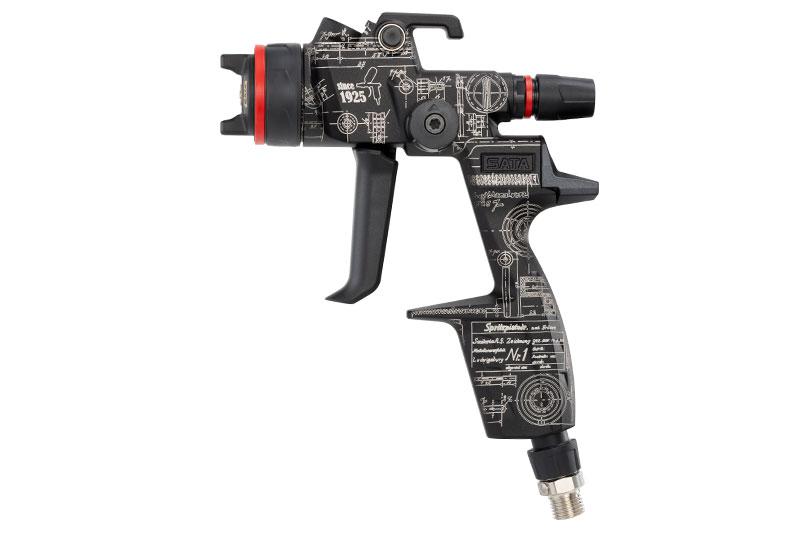

RP-Pistolen (Reduced Pressure) arbeiten dagegen mit einem höheren Düseninnendruck von etwa 1,5 bis 2,0 bar. Das ermöglicht eine schnellere Materialzufuhr bei geringerem Luftverbrauch und macht RP-Systeme zur bevorzugten Wahl für Klarlacke, 2K-Anwendungen und High-Solid-Materialien, die einen höheren Auftrag pro Durchgang benötigen.

Für die Praxis heißt das: Wer überwiegend Basislack und wasserbasierte Systeme verarbeitet, ist mit HVLP meist besser bedient. Wer viel mit Klarlack, 2K-Systemen oder High-Solid-Materialien arbeitet, profitiert eher von der RP-Technologie.

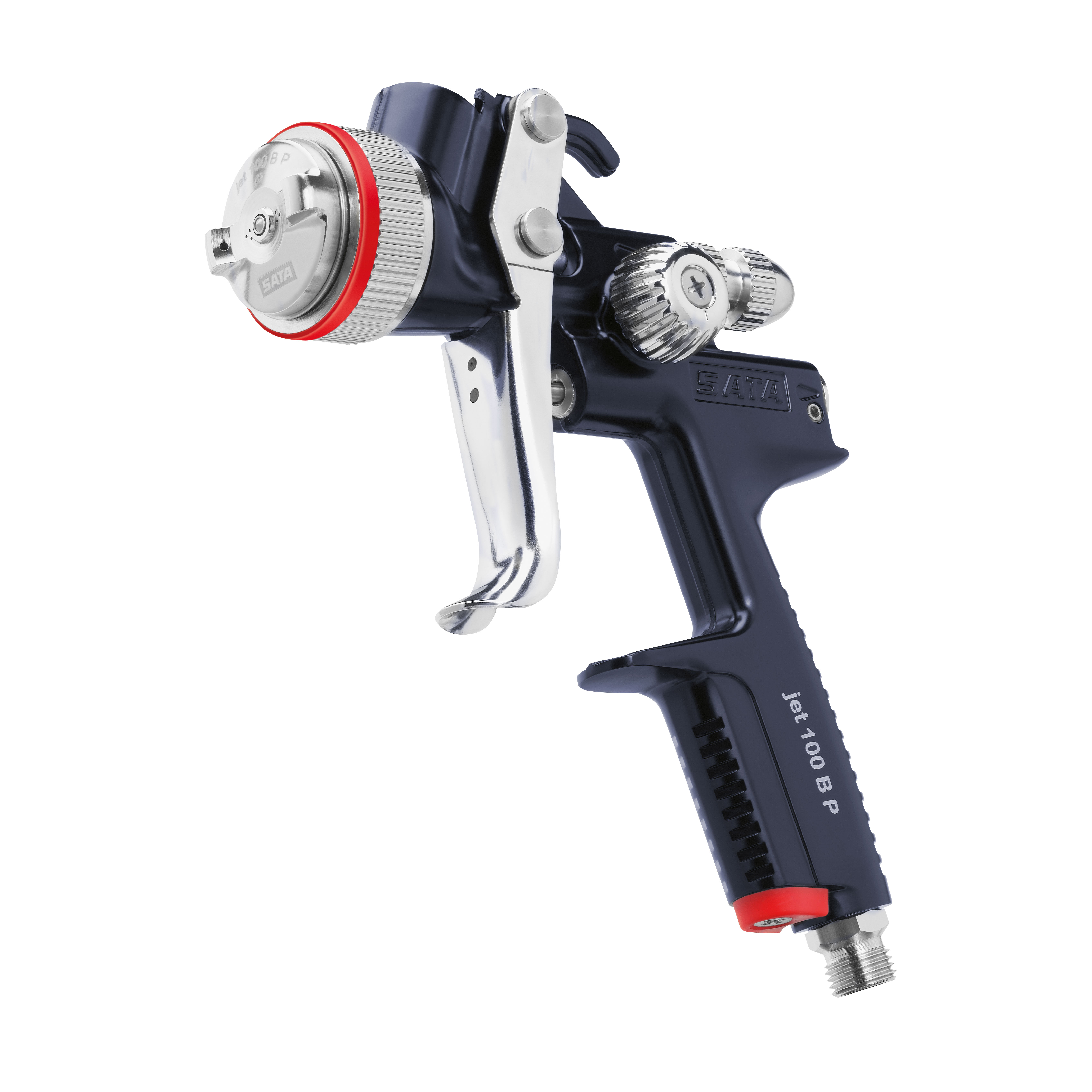

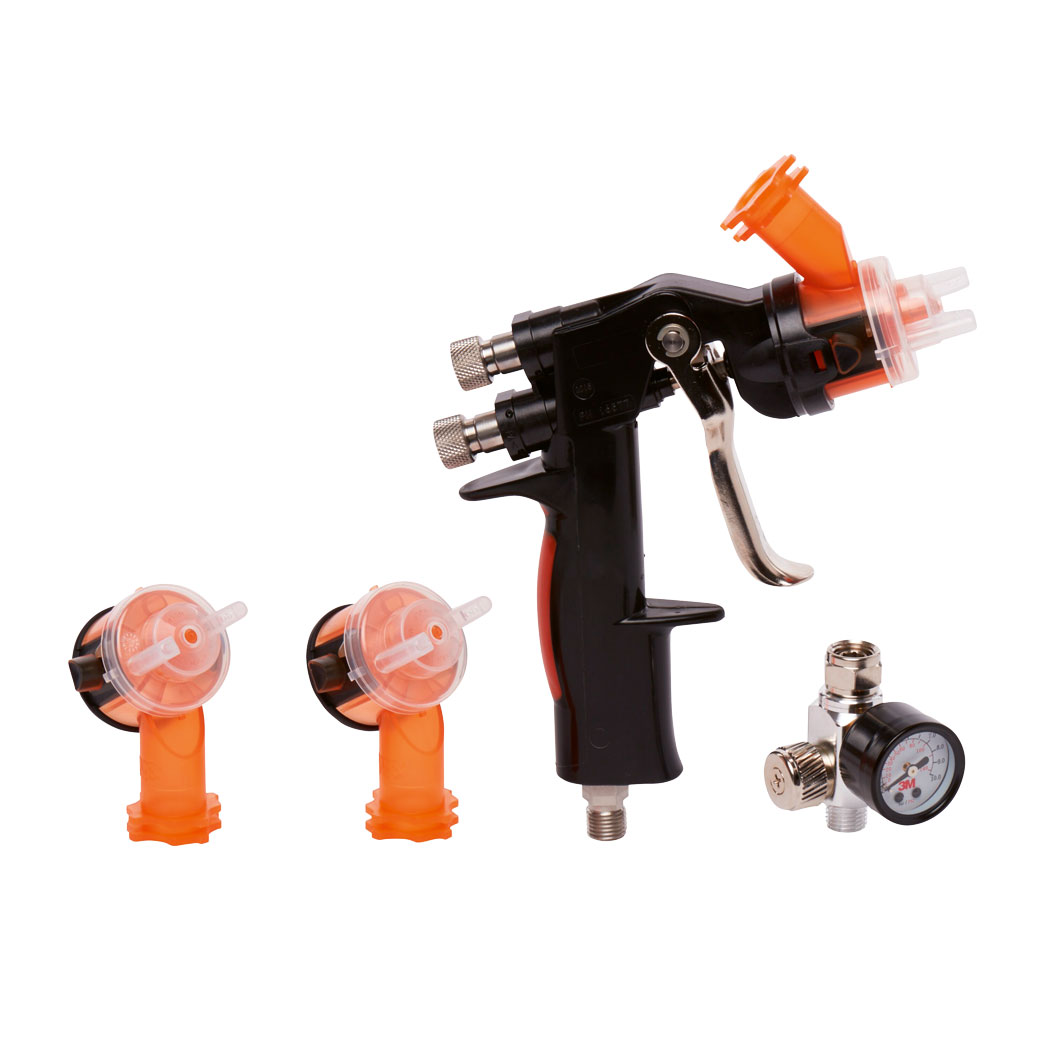

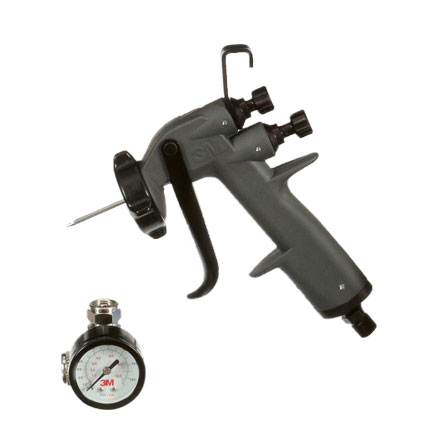

SATA und 3M Lackierpistolen bei WULFF bestellen

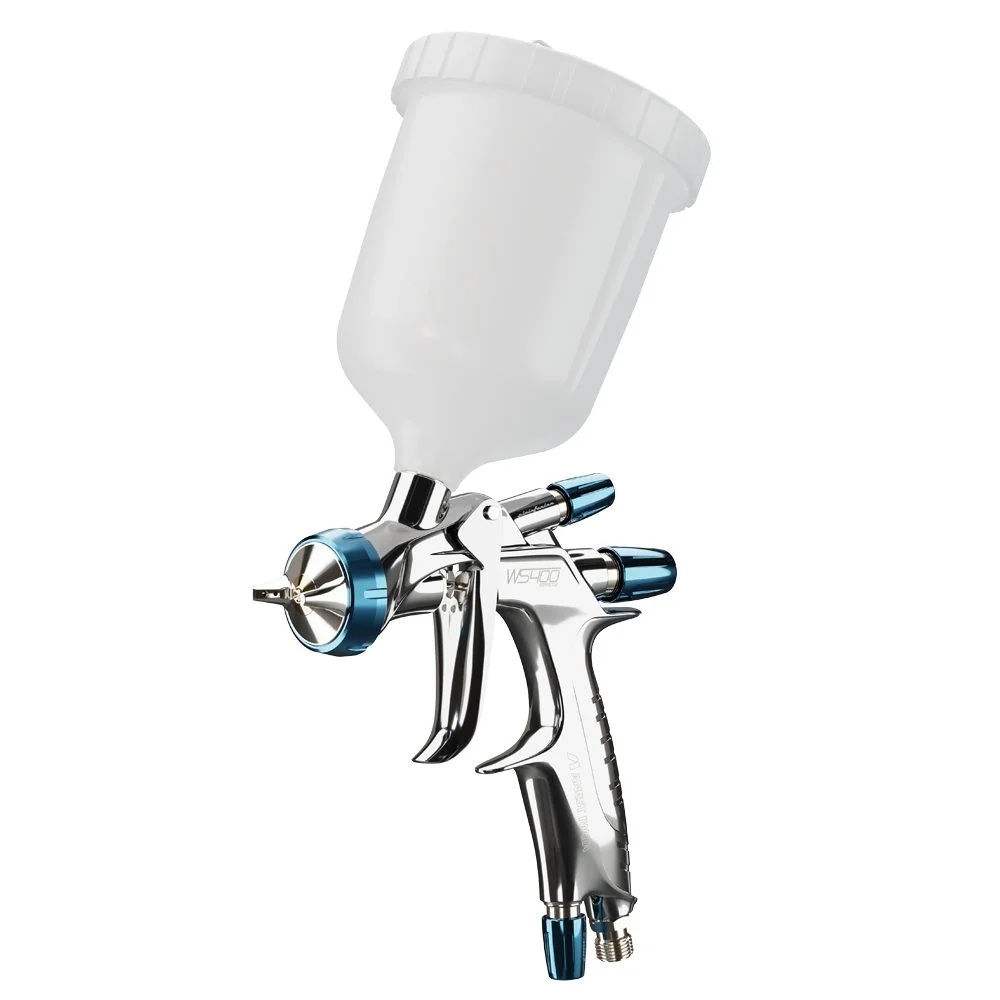

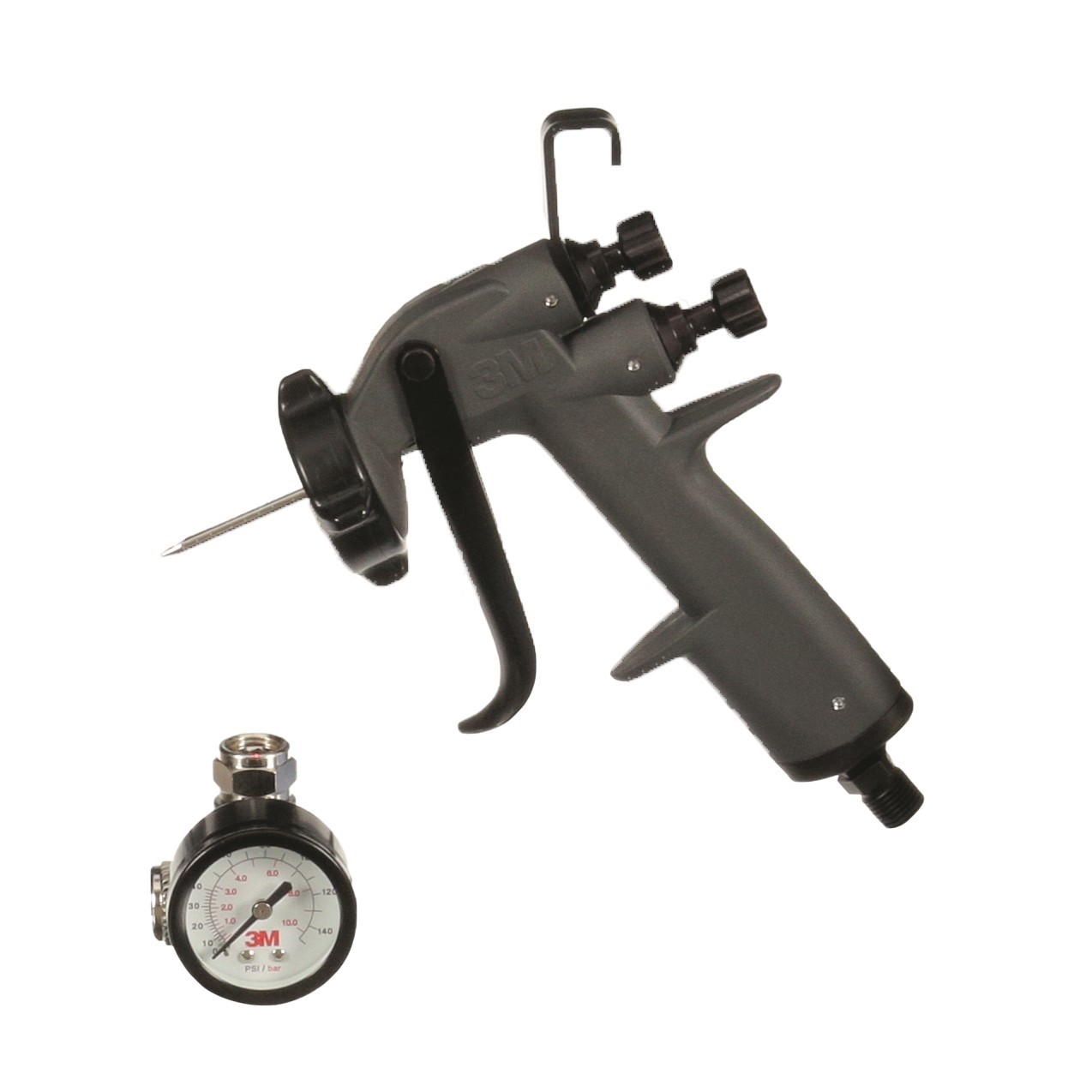

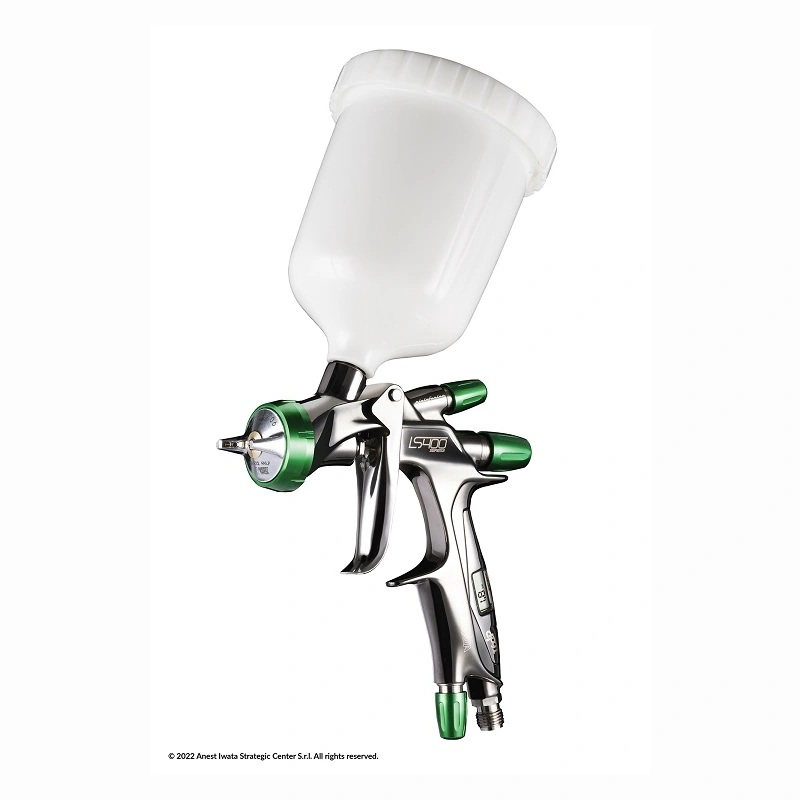

Im WULFF Sortiment finden Sie Spritzpistolen unter anderem von SATA, 3M und Anest Iwata sowie passende Komponenten rund um die Lackverarbeitung. Im Shop lassen sich unterschiedliche Düsenausführungen und Pistolenvarianten gezielt auswählen.

Ergänzend zur Lackpistole finden Sie auch alle notwendigen Zubehörteile. Unsere Fachberater helfen Ihnen gerne dabei, die passende System-Lösung für Ihren Lackierbetrieb zusammenzustellen.

Pflege und Reinigung der Spritzpistole

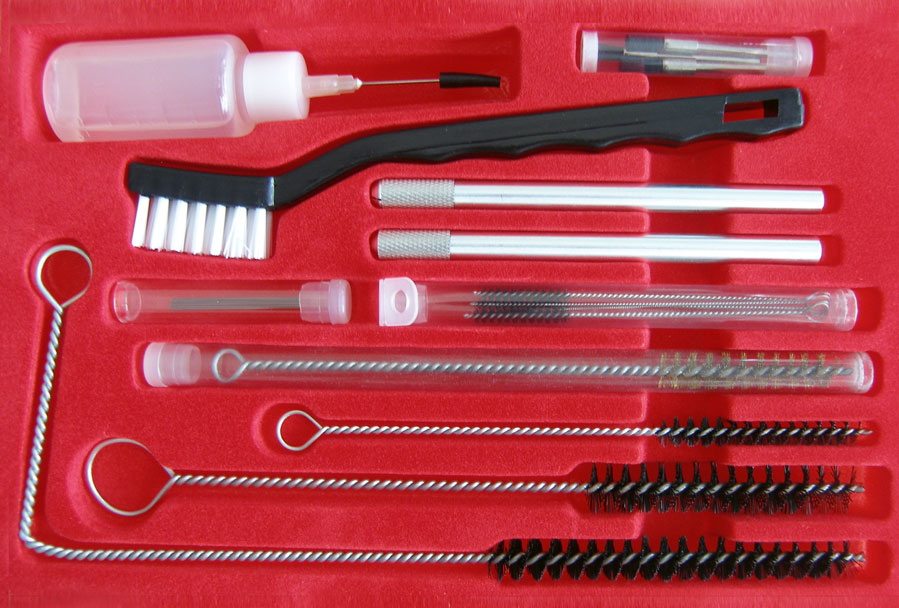

Eine Spritzpistole ist ein Präzisionswerkzeug: Bereits kleine Lackreste an Nadel oder Luftkappe verändern das Sprühbild spürbar und führen zu unregelmäßigem Farbauftrag. Nach jedem Gebrauch sollte die Pistole daher gründlich gereinigt werden. Bei intensiver Nutzung lohnt sich ein spezielles Reinigungsset, das Düse, Nadel und Luftkappe zuverlässig von eingetrocknetem Lack befreit, ohne die empfindlichen Bauteile zu beschädigen.

Düsengröße, Luftdruck und Spritzabstand richtig einstellen

Bei einer Spritzpistole müssen Düse, Eingangsdruck, Luftmenge und Spritzabstand zusammenpassen. Schon eine falsche Einstellung verändert Zerstäubung, Materialauftrag und Spritzbild deutlich.

• Basis- und Klarlack: Häufig Düsen im Bereich von etwa 1,2 bis 1,4 mm.
• Füller und höher viskose Materialien: Häufig etwa 1,6 bis 2,0 mm.
• Eingangsdruck: Immer bei vollständig gezogenem Abzug einstellen. Je nach Pistolen- und Lackiersystem liegen typische Arbeitsbereiche häufig um 2,0 bar.
• Spritzabstand: HVLP-Systeme werden meist mit kürzerem Abstand geführt. Als Orientierung gelten häufig etwa 10 bis 15 cm bei HVLP und 15 bis 20 cm bei anderen professionellen Lackierpistolen.
• Luftversorgung: Kompressor, Schlauch und Kupplungen müssen den Luftbedarf der Pistole dauerhaft liefern. Fällt der Druck bei gezogenem Abzug ab, verändert sich auch der Spritzfächer.

Häufige Fragen zu Lackierspritzpistolen

Warum braucht man unterschiedliche Düsengrößen für Füller, Basislack und Klarlack?

Jedes Material hat eine andere Viskosität. Eine zu kleine Düse führt bei dickflüssigem Füller zu ungleichmäßigem Auftrag oder Verstopfung, eine zu große Düse zerstäubt dünnflüssigen Basislack zu grob, was die Oberflächenqualität und den Verlauf beeinträchtigt.

Lohnt sich ein Wechselbechersystem für kleinere Betriebe?

Wenn häufig zwischen unterschiedlichen Farbtönen gewechselt wird, reduziert ein Wechselbechersystem den Reinigungsaufwand spürbar, da nur der Einwegbecher entsorgt wird statt die komplette Pistole zu zerlegen.

Warum spritzt die Lackierpistole einseitig oder mit geteiltem Fächer?

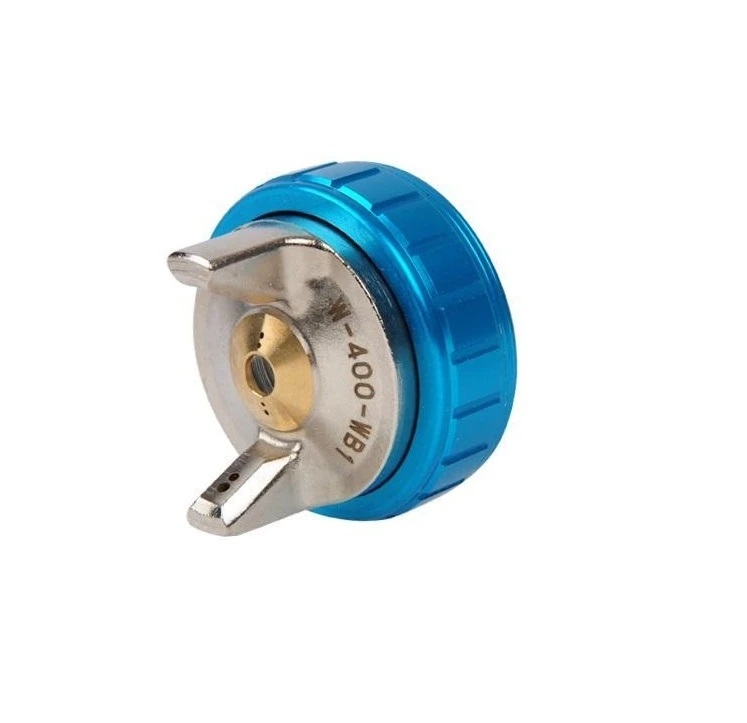

Ein kleiner, schiefer, einseitiger oder geteilter Spritzfächer weist häufig auf verstopfte Bohrungen der Luftkappe hin. Luftkappe reinigen und danach erneut ein Spritzbild anlegen. Bleibt der Fehler bestehen, muss die Materialdüse auf Beschädigungen kontrolliert werden und der Düsensatz bei Bedarf ersetzt werden.

Warum spuckt oder pulsiert eine Spritzpistole?

Ein pulsierender oder unterbrochener Materialstrahl entsteht meist dann, wenn Luft in die Materialführung gelangt oder der Lack nicht gleichmäßig zur Düse nachfließt. Statt eines konstanten Spritzbildes kommen einzelne Materialstöße aus der Pistole.

Typische Ursachen sind:

• Materialbecher zu leer oder Becherbelüftung blockiert
• Materialdüse sitzt nicht dicht
• Düse oder Nadel beschädigt
• Materialkanal teilweise verstopft
• Zu hohe Materialviskosität
• Undichte Becher- oder Materialanschlüsse

Wie wird der Luftdruck an einer Spritzpistole korrekt gemessen?

Der relevante Wert ist der dynamische Eingangsdruck direkt an der Spritzpistole. Ein Manometer sollte deshalb am Pistolenanschluss sitzen oder in die Pistole integriert sein.

So wird korrekt eingestellt:

1. Druckluftversorgung vollständig öffnen.
2. Pistole mit dem im Lackierbetrieb verwendeten Schlauch und allen Kupplungen anschließen.
3. Abzug vollständig ziehen, damit die maximale Luftmenge durch die Pistole strömt.
4. Während der Abzug gezogen bleibt, den Druckregler auf den vom Pistolenhersteller vorgegebenen Eingangsdruck einstellen.
5. Erst danach Spritzfächer und Materialmenge auf einem Probeblech kontrollieren.

Wichtiger Hinweis: Nicht den statischen Druck bei geschlossenem Abzug einstellen.
